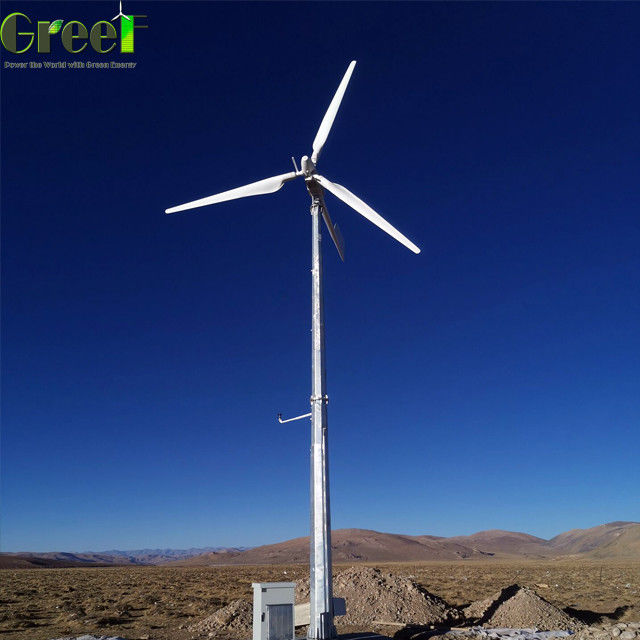

Zentrifugale Pitch Control Windturbine für Solar-Hybrid-System mit LiFePO4-Batterie SWT 5 kW 10 kW
1 Technische Parameter
| AH-5KW | AH-10kW | |
| Windrotordurchmesser (m) | 5,4 | 7,6 |
| Blattmaterial / Anzahl | Verstärktes Fiberglas * 3 | Verstärktes Fiberglas * 3 |
| Nenn-/Maximalleistung (W) | 5k/6k | 10k/12k |
| Nennwindgeschwindigkeit (m/s) | 11 | 12 |
| Anlaufwindgeschwindigkeit (m/s) | 2 | 2,5 |
| Arbeitswindgeschwindigkeit (m/s) | 3-30 | 3-30 |
| Überlebenswindgeschwindigkeit (m/s) | 50 | 50 |
| Nenndrehzahl (U/min) | 260 | 220 |
| Arbeitsspannung (V) | DC500V | DC500V |
| Generatorstil | Permanentmagnet, dreiphasig, Lichtmaschine | Permanentmagnet, dreiphasig, Lichtmaschine |
| Drehzahlregelung | Pitch-gesteuert | Pitch-gesteuert |
| Stoppmethode | Manuelle Bremse | Manuelle Bremse |
| Windturbinenkörpergewicht (kg) | 450 kg | 550 kg |
| Lebensdauer | Mehr als 20 Jahre | Mehr als 20 Jahre |
2. Leistungskurve
3. Windturbinen-Konstruktionsstandards
Windturbine gemäß Industrie-, nationalen Standards und IEC-Vorschriften konstruiert.
Um unterschiedlichen Arbeitsbedingungen gerecht zu werden, umfasst die Windturbinen-Lastberechnung den Betriebsgrenz- und den Lastgrenzwert.
Bei ungeeigneten Arbeitsbedingungen treffen Sie bitte wesentliche Maßnahmen, um sicherzustellen, dass die Konstruktionslast innerhalb ihres Geltungsbereichs liegt, einschließlich der Grenzlast, des Überdrucks und der Flexibilitätsgrenze.
| AH-5KW | AH-10kW | |
| Grenz-Drehzahl | 480 U/min | 420 U/min |
| Generatorleistung | 6 kW | 12 kW |
| Windgeschwindigkeit am Windrotor | 30 m/s | 30 m/s |
| Überlebenswindgeschwindigkeit | 60 m/s | 60 m/s |
4. Warum die AH-10KW Windturbine wählen?
Durch den Einsatz der weltweit führenden mechanischen Zentrifugal-Verstellblatttechnologie ist die durchschnittliche jährliche Stromerzeugung um 30 % höher..
★Hervorragend
Großer anfänglicher Blattwinkel (+9°), hervorragende Beschleunigungsleistung, Start bei niedriger Windgeschwindigkeit von 2,5 m/s;
★Effizient
Unterhalb der Nennwindgeschwindigkeit erzeugt die Windturbine effizient Strom;
★Stabil
Oberhalb der Nennwindgeschwindigkeit den Blattwinkel so einstellen, dass die Rotordrehzahl nahe der Nenndrehzahl gehalten wird und die Leistungsausgabe stabil ist.
Der Einsatz der Verstellblatttechnologie hat die Effizienz der Windturbinen-Stromerzeugung erheblich verbessert. Die Grafik der erhöhten Leistung ist unten dargestellt:
Leistungskurven-Tracking-Funktion
•FürOff-Grid-System–Marching MPPT Laderegler
•FürOn-Grid-System–Marching MPPT Windregler/ Growatt-Wechselrichter
•Für Hybrid System–Marching Hybrid-Wechselrichter
• Windturbinen-MPPT-Trackpunkt selbst einstellbar.
• Off-Grid-System Windturbine mit niedriger Abschaltwindgeschwindigkeit.
• Vollständige Schutzfunktion.
• Mehrere Funktionen sind optional, wie z. B. PV-Steuerungsfunktion, Windgeschwindigkeitsmessfunktion, Drehzahlregelungsfunktion und Temperaturkompensationsfunktion.
• RS232/RS485/RJ45/GPRS/WIFI/Bluetooth/Zigbee optional. (Es kann per App für diejenigen mit GPRS/WIFI/Bluetooth/RJ45-Verbindung überwacht werden).
5. Systemlösung
