Place of Origin:
Qingdao
Markenname:
Greef
Zertifizierung:
CE
Model Number:
GDG
Der axiale Strömungskerngenerator ohne Eisen ist eine Art Generator, der ein axiales Strömungskonzept und eine eiserne Kernstruktur verwendet.Es unterscheidet sich von herkömmlichen Generatoren dadurch, dass es Eisenkernverluste und Hystereseverluste vermeidetStattdessen erzeugt es Elektrizität, indem es den axialen Magnetfluss nutzt.
Die Struktur eines axalen Strömungsgenerators ohne Eisenkern besteht typischerweise aus Permanentmagneten, Spulen und Gehäuse.Während die Spulen die Energie im Magnetfeld aufnehmen und in elektrische Energie umwandelnDas Gehäuse dient dem Schutz der inneren Struktur des Generators und stellt ihm eine feste Stütze dar.
Das Funktionsprinzip eines axalen Strömungsgenerators ohne Kern beruht auf dem Prinzip der elektromagnetischen Induktion.Wenn sich das von einem Permanentmagnet erzeugte Magnetfeld relativ zu einem Leiter in einer Spule bewegt, entsteht im Leiter eine induzierte elektromotorische Kraft, die dann in elektrische Energie umgewandelt werden kann, um externe Geräte zu versorgen.
Die Erzeugung von Windenergie bietet durch den Einsatz von kernlosen Generatoren mit axialer Strömung ein großes Potenzial.Da sie die Leistungsdichte erheblich erhöhen und die Effizienz der Windenergieerzeugung verbessern können,Aufgrund des Fehlens eines Eisenkerns zeigen diese Generatoren reduzierte Eisenverluste und Hystereseverluste, was sie letztendlich effizienter macht.
Aksialstromgeneratoren ohne Kern haben eine breite Palette von Anwendungen in erneuerbaren Energien, einschließlich Solar- und Windenergiesystemen.Diese Generatoren sind sehr effizient bei der Energieumwandlung und zuverlässig im Betrieb, so dass sie ideal für Systeme zur Erzeugung erneuerbarer Energien geeignet sind.
Der axiale Strömungsgenerator ohne Kern ist auch für andere industrielle Anwendungen geeignet, die eine effiziente, leichte und zuverlässige Stromversorgung erfordern.Es kann als Ersatz- oder Hilfskraftquelle verwendet werden, um eine stabile Leistung für Industriegeräte zu bieten..
Die Flexibilität des axalen Strömungs-Eisenkerngenerators ermöglicht eine individuelle Anpassung an die spezifischen Bedürfnisse der Kunden und die Anpassung verschiedener Parameter.wie z. B. Stromerzeugung, Geschwindigkeit und Ausgangsspannung, um die Anforderungen verschiedener Anwendungsfälle zu erfüllen.

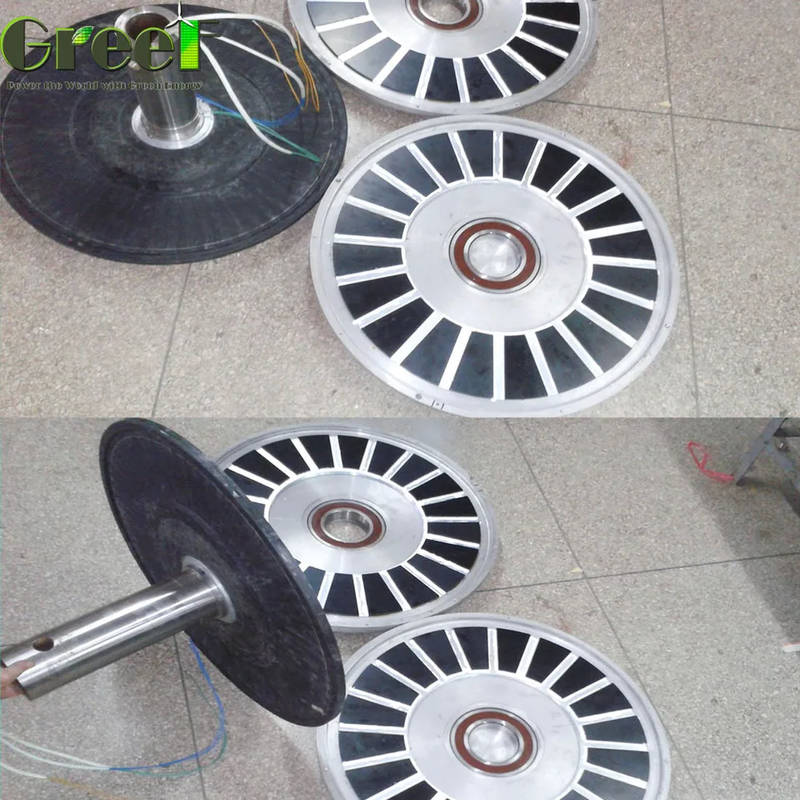

Der GDG Coreless Permanent Magnet Generator verfügt über Multipole im Bereich von 16-20 und Spannungsbereich von 12-450V. Der Schutzgrad ist IP 54 und er hat einen Geschwindigkeitsbereich von 100-500 RPM.Sie können zwischen einem Außen-Rotor oder Innen-Rotor Struktur wählen, um Ihren Anforderungen zu entsprechen.
Die GREEF-Generatoren der DDG-Serie weisen folgende Merkmale auf:
Niedrige Nenndrehgeschwindigkeit, Niedrige Startwindgeschwindigkeit, Niedriggewicht und geringe Größe, niedrige Hohe Effizienz
(1) Patenttechnologie für das Drehmoment: Verwendung der neuesten Technologie der "Precise Coil". Ohne Hysterese und ohne Zahnradnotch-Effekt ist das Startdrehmoment sehr niedrig < 1 N.M.
(2) Originalstruktur: Verwenden Sie einen Scheiben-Kernlosmotor, um den herkömmlichen Motor zu ersetzen, wodurch er weniger Volumen und Gewicht hat.
(3) Höhere Auslastung: Verwendung einer speziellen Kernlosen-Motortechnologie zur Beseitigung von Engpässen bei der Nutzung von Windenergie mit niedrigerer Geschwindigkeit.
(4) Höhere Zuverlässigkeit: Dank der speziellen Struktur ist das Verhältnis von Leistung zu Volumen, Leistung zu Gewicht größer und die Lebensdauer ist 8 mal länger als bei herkömmlichen Motoren.
(5) Getriebefrei, direkter Antrieb, geringer Drehzahlgenerator.
(6) Hochwertige Komponenten für Windkraftanlagen für den Einsatz in rauen und extremen Umgebungen
(7) Hohe Effizienz und geringer Energieverlust durch mechanischen Widerstand
(8) Ausgezeichnete Wärmeableitung durch den Außenrahmen aus Aluminiumlegierung und die spezielle innere Struktur.
| Modell | GDG-0,5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Nennleistung | 0.5 kW | 1 kW | 1 kW | 2 kW | 2 kW |
| Nenngeschwindigkeit | 200 Umdrehungen pro Minute | 180 Dreh/min | 200 Dreh/min | 120 Dreh/min | 180 Dreh/min |
| Nennspannung | 56 VAC | 56 VAC | 56 VAC | 115 VAC | 115 VAC |
| Nennstrom | 9A | 12A | 17.9A | 10A | 17.4A |
| Effizienz | > 85% | ||||
| Wendungsmethode | Y | ||||
| Isolierungswiderstand | 100Mohm Min ((500V Gleichstrom) | ||||
| Durchlässigkeit | < 5 mA | ||||
| Startdrehmoment | < 0,1 N/M | < 0,3 N/M | < 0,3 N/M | < 0,5 N/M | < 0,3 N/M |
| Phasentyp | Phase 3 | ||||
| Struktur | Außenrotor | ||||
| Stator | mit einer Breite von nicht mehr als 15 mm | ||||
| Rotor | Dauermagnet für seltene Erden | ||||
| Durchmesser der Generatorschal | 320 | 380 | 380 | 550 | 450 |
| Generator-Schale Länge | 232 | 241 | 241 | 330 | 258 |
| Gewicht | 20 | 32 | 32 | 75 | 51 |
| Schacht-Drammeter | 45 | 50 | 50 | 78 | 59 |
| Material der Generatorhülle | Aluminiumlegierung | ||||
| Werkstoff der Welle | Kohlenstoffstahl | ||||
| Lager | Schleifballlager mit tiefer Nut | ||||
| Modell | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Nennleistung | 3 kW | 3 kW | 5 kW | 6 kW | 10 kW |
| Nenngeschwindigkeit | 100 Dreh/min | 180 Dreh/min | 100 Dreh/min | 150 Dreh/min | 100 Dreh/min |
| Nennspannung | 380 VAC | 380 VAC | 380 VAC | 380 VAC | 400 VAC |
| Nennstrom | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Effizienz | > 85% | > 85% | > 88% | > 88% | > 88% |
| Wendungsmethode | Y | Y | Y | Y | Y |
| Isolierungswiderstand | 100Mohm Min ((500V Gleichstrom) | 100Mohm Min ((500V Gleichstrom) | 100Mohm Min ((500V Gleichstrom) | 100Mohm Min ((500V Gleichstrom) | 100Mohm Min ((501V Gleichstrom) |
| Durchlässigkeit | < 5 mA | < 5 mA | < 5 mA | < 5 mA | < 5 mA |
| Startdrehmoment | < 1 N/M | < 0,5 N/M | < 0,5 N/M | < 1 N/M | < 1N/M |
| Phasentyp | Phase 3 | Phase 3 | Phase 3 | Phase 3 | Phase 3 |
| Struktur | Außenrotor | Außenrotor | Außenrotor | Außenrotor | Außenrotor |
| Stator | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm | mit einer Breite von nicht mehr als 15 mm |
| Rotor | Dauermagnet für seltene Erden | Dauermagnet für seltene Erden | Dauermagnet für seltene Erden | Dauermagnet für seltene Erden | Dauermagnet für seltene Erden |
| Durchmesser der Generatorschal | 620 | 550 | 700 | 620 | 770 |
| Generator-Schale Länge | 410 | 330 | 400 | 410 | 590 |
| Gewicht | 110 | 65 | 125 | 110 | 245 |
| Schacht-Drammeter | 80 | 78 | 98 | 80 | 85 |
| Material der Generatorhülle | Aluminiumlegierung | Aluminiumlegierung | Aluminiumlegierung | Aluminiumlegierung | Aluminiumlegierung |
| Werkstoff der Welle | Kohlenstoffstahl | Kohlenstoffstahl | Kohlenstoffstahl | Kohlenstoffstahl | Kohlenstoffstahl |
| Lager | Schleifballlager mit tiefer Nut | Schleifballlager mit tiefer Nut | Schleifballlager mit tiefer Nut | Schleifballlager mit tiefer Nut | Schleifballlager mit tiefer Nut |
1.Generator verwendet inneren Schaumschutz äußeren Folienholzgehäuse.Generatorwelle verwendet Rohrschutz.
2.Packungsgröße und Gewicht finden Sie bei unseren Verkäufern.
3.Schifffahrt auf See mit FCL LCL oder auf dem Luftweg.
Wenn Sie irgendeine Anfrage in Paket und Versand haben, bitte sagen Sie unseren Vertrieb wir werden nach Ihrer Anfrage tun.
