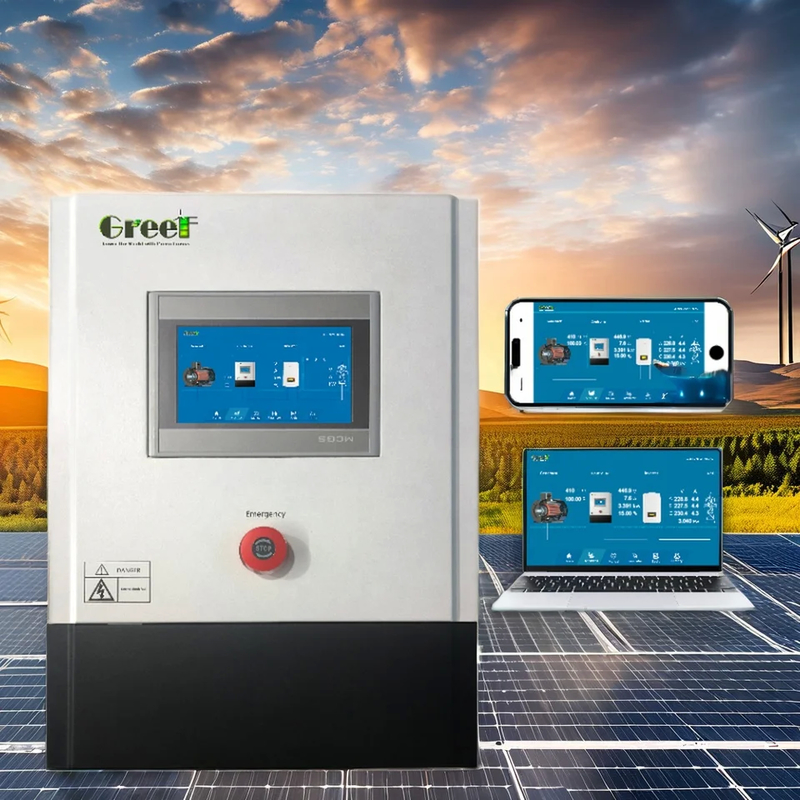

50Hz/60Hz Ausgangsfrequenz auf einem Netzsteuergerät mit LCD-Touchscreen



Produkteinführung

Der Netzteil-Steuergerät ist technologisch gesehen die wichtigste Komponente in Windgeneratoren im Netzesystem.die drei Wechselstrom von der Windkraftanlage in Gleichstrom umwandeln und dann an den Netz-Inverter senden. Profi-Wind-Gitter-Steuergerät der Baureihe GT-PCTC mit Doppelsicherheitssteuerungssystemen: PWM-Konstantaufspannungssystem und dreiphasiges Dumplastbremssystem,Diese innovative Lösung verbindet sich auch mit Solarumrichtern von Marken wie Growatt, Deye, Solis und Ivet, die es Solarumrichtern ermöglichen, sich an die Betriebsbedingungen der Windkraftanlagen anzupassen.

Produktparameter

Typ	Die Leistung des Geräts wird durch die Leistung des Geräts verringert.	GT-PCTC-2KW	GT-PCTC-3KW	Die Leistung des Geräts wird durch die Leistung des Geräts ermittelt.
Nennleistung der Windkraftanlage	1.5 kW	2 kW	3 kW	5 kW
Nennspannung der Windkraftanlage	AC220V-240V	AC220V-240V	AC220V bis 380V	AC380-450V
Funktion	Richter, Steuerung, Gleichstrom-Ausgang
Automatische Schutzfunktion	Überspannungsschutz, Netzabschlussschutz, Regulierte Versorgungsleistung, Arrester
Manuelle Funktion	Manuelle Bremse, Neustart, Notbremsschalter
Anzeigemodus	LCD-Touch-Bildschirm
Anzeigeinhalt (größer)	Generatorgeschwindigkeit ((rpm),Eingangsspannung (Vdc),Eingangsstrom ((Vac),Ausgangsleistung ((kW),Gitterspannung (Vac),Gitterstrom ((A),Heute erzeugte Leistung ((kWh),Diesen Monat erzeugte Leistung, Letzten Monat erzeugte Leistung,Stromerzeugung in diesem Jahr, Stromerzeugung letztes Jahr, Stromkurve Einstellung.
3-phasige Zeitverzögerung der Abwurflast	12 bis 20 Minuten	12 bis 20 Minuten	12 bis 20 Minuten	12 bis 20 Minuten
Spannung der Dreiphasen-Dumpinglast der Windkraftanlage	450 ± 5 Vdc			750 ± 5 Vdc
PWM-Konstante Spannung	≥ 400dc			≥ 700dc
Umgebungstemperatur	-30 bis 60 °C
Relative Luftfeuchtigkeit	< 90% Keine Kondensation
Geräusche (1 m)	< 40 dB
Schutzniveau	IP20 (Innen-) IP65 (Außen-)
Kühlmethode	Zwangluftkühlung
Kommunikationsoberfläche (optional)	Für die Berechnung der Leistungsgrenze sind folgende Angaben erforderlich:

Typ	Die Leistung des Geräts wird durch die Wärme ausgeschaltet	Die Leistung des Geräts wird durch die Leistung des Geräts ermittelt.	Die Leistung des Geräts wird durch die Wärme ausgeschaltet	Die Leistung des Geräts wird durch die Leistung des Geräts ermittelt.	Die Leistung des Geräts wird durch die Leistung des Geräts ermittelt.
Nennleistung der Windkraftanlage	10 kW	20 kW	30 kW	50 kW	100 kW
Nennspannung der Windkraftanlage	AC380-520V
Funktion	Richter, Steuerung, Gleichstrom-Ausgang
Automatische Schutzfunktion	Überspannungsschutz, Netzabschlussschutz, Regulierte Versorgungsleistung, Arrester
Manuelle Funktion	Manuelle Bremse, Neustart, Notbremsschalter
Anzeigemodus	LCD-Touch-Bildschirm
Anzeigeinhalt (größer)	Generatorgeschwindigkeit ((rpm),Eingangsspannung (Vdc),Eingangsstrom ((Vac),Ausgangsleistung ((kW),Gitterspannung (Vac),Gitterstrom ((A),Stromerzeugung heute (kWh), Stromerzeugung in diesem Monat, Stromerzeugung im letzten Monat, Stromerzeugung in diesem Jahr, Stromerzeugung im vergangenen Jahr, Stromerzeugungskurve Einstellung.
PWM-Konstante Spannung	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc	≥ 700dc
Spannung der Dreiphasen-Dumpinglast der Windkraftanlage	750 ± 5 Vdc	750 ± 5 Vdc	750 ± 5 Vdc	750 ± 5 Vdc	750 ± 5 Vdc
Zeitverlauf der 3-phasigen Abwurflast der Windkraftanlage	12 bis 20 Minuten	12 bis 20 Minuten	12 bis 20 Minuten	12 bis 20 Minuten	12 bis 20 Minuten
Umgebungstemperatur	-30 bis 60 °C
Relative Luftfeuchtigkeit	< 90% Keine Kondensation
Geräusche (1 m)	< 40 dB
Schutzniveau	IP20 (Innen-) IP65 (Außen-)
Kühlmethode	Zwangluftkühlung
Kommunikationsoberfläche (optional)	Für die Berechnung der Leistungsgrenze sind folgende Angaben erforderlich:
Größe der Steuerung (mm)	550*395*270	600*500*1200	600*500*1200	930*580*430 mm	1100*600*1800
Gewicht der Steuerung	25 kg	66 kg	68 kg	50 kg	406 kg
Abfalllast Größe (mm)	690*520*270	690*530*520	710*890*590	710*890*590	Eingebettete Dumpload-Lösung
Abfalllast Gewicht	45 Kilo	55 kg	55 kg	55 kg	Eingebettete Dumpload-Lösung

Einzelheiten zum Produkt

Systemlösung

Beschreibung des Produkts:

Der Netzgebundene Steuerungssysteme spielt eine wichtige Rolle in Windgeneratoren Netz-Systeme.der dann an den Netzverbindungsinverter geschickt wird.

Der Wind-PCTC-Reihe-professionelle Netzgebundene Steuergerät ist mit Doppelsicherheitssteuerungssystemen ausgestattet.die im Falle eines Unfalls die Sicherheit gewährleistetMit dieser innovativen Lösung kann der Controller auch mit Solarumrichtern bekannter Marken wie Growatt, Deye, Solis und lvet interagieren.Diese Eigenschaft ermöglicht es Solarumrichtern, sich an die Betriebsbedingungen von Windkraftanlagen anzupassen.

Anwendungen:

Der Steuergerät der GT-PCTC-Serie ist ein Wechselstromkonverter, der für den Einsatz mit netzgebundenen Windkraftanlagen entwickelt wurde.Gewährleistung optimaler Leistung und SicherheitDas Produkt ist mit einer Bodenfehlerüberwachung ausgestattet, was es zu einer idealen Lösung für diejenigen macht, die eine zuverlässige und sichere Windsteuerung suchen.

Der Steuergerät der Serie GT-PCTC ist für den Betrieb in rauen Umgebungen mit Temperaturbereichen von -30-60°C ausgelegt.Sicherstellung des optimalen Betriebs unabhängig von den äußeren BedingungenDie 3-Phasen-Dumplastspannung der Windkraftanlage von 750 ± 5 Vdc ist so konzipiert, daß das Produkt mit den meisten Windkraftanlagen kompatibel ist.

Insgesamt ist der Controller der GT-PCTC-Serie ein zuverlässiger und langlebiger Windregler, der den Anforderungen einer Reihe von Anwendern gerecht wird.Ob Sie ein Produkt für den persönlichen oder gewerblichen Gebrauch suchen, ist dieses Produkt eine ideale Lösung für diejenigen, die nach einem zuverlässigen und effizienten Regler für Windgeneratoren suchen.

Unterstützung und Dienstleistungen:

Der technische Support und die Dienstleistungen des On Grid Controller Produkts umfassen:

• Expertenberatung und Hilfe bei der Fehlerbehebung durch zertifizierte Techniker
• Produktinstallations- und Einrichtungsleitlinien
• Zugang zu Software-Updates und Firmware-Upgrades
• Reparaturen und Ersatzarbeiten im Rahmen der Garantie
• Ausbildungsmittel und -dokumentation

Unser Team ist bestrebt, einen hervorragenden Kundenservice zu bieten und sicherzustellen, dass unser On-Grid-Controller-Produkt Ihren Bedürfnissen entspricht und Ihre Erwartungen übertrifft.

Verpackung und Versand:

Produktverpackung:

Das On-Grid-Controller-Produkt wird in einem robusten Karton mit Schaumstoffverpackungen verpackt, um einen sicheren Transport zu gewährleisten.Die Box enthält auch ein Gebrauchsanleitung und alle notwendigen Kabel und Zubehör.

Produktversand:

Wir bieten kostenlosen Standardversand für alle Bestellungen des On Grid Controller Produkts an. Bestellungen werden in der Regel innerhalb von 2-3 Werktagen bearbeitet und versandt.Kunden können auch beschleunigte Versandoptionen gegen zusätzliche Kosten wählen.
