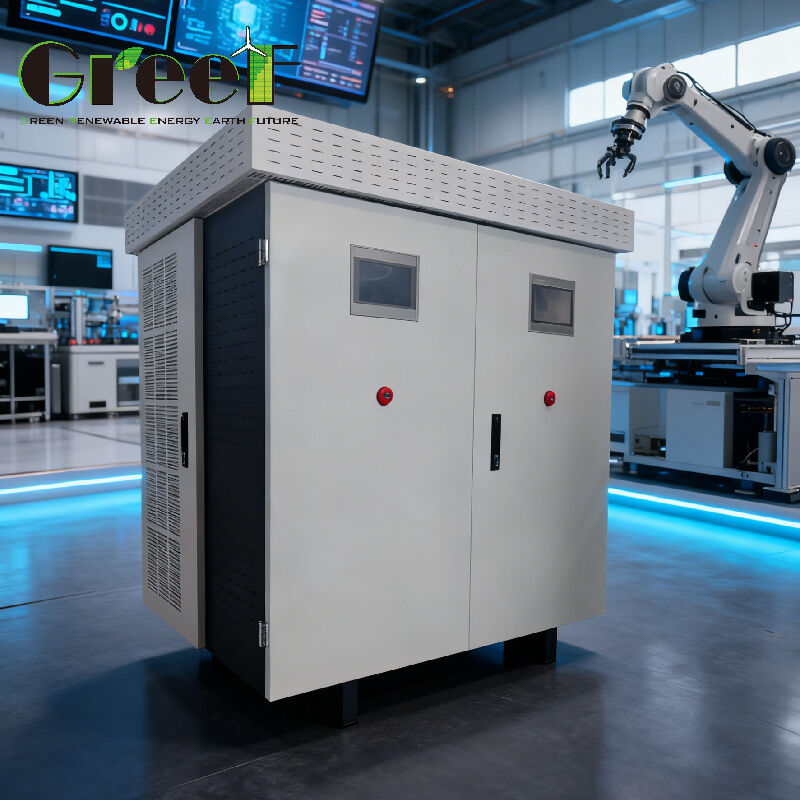

AC Generator-Batterie Hybrid-Konverter
Nennspannung Vac 320 oder höher | On Grid Controller | 100 kW Leistung | DC AC Inverter | EMS-Topologie für die Leistungsregelung entwickelt
Produktübersicht
Der multifunktionale Konverter von GREEF ENERGY integriert wichtige Funktionen des Energiemanagements in einem einzigen, kompakten System. Er führt die AC-zu-DC-Gleichrichtung für Permanentmagnetgeneratoren, das Laden von Batterien, die DC-zu-AC-Inversion durch und beinhaltet ein fortschrittliches Energiemanagementsystem.
Mit einem konfigurierbaren Dual-LCD-Touchscreen nutzt dieser Konverter modernste Technologie, um eine präzise Spannungs- und Frequenzregelung für Permanentmagnet-Synchron-Generatoren (PMSGs) zu liefern und so eine unterbrechungsfreie Stromversorgung der angeschlossenen Verbraucher zu gewährleisten.
Das System bietet einen flexiblen netzgekoppelten Betrieb, der ein nahtloses Umschalten zur Verbindung mit Stromnetzen zum Laden des Netzes und einen synchronisierten Betrieb mit externen Stromquellen ermöglicht.
Technische Daten
| Parameter |
Spezifikation |
| Modell |
Mars-100kt |
| Nennleistung |
100 kW |
| Nennspannung (Vac) |
≥ 320 |
| Optimale Generator-Nennspannung |
450 Vac |
| AC-Spannungsarbeitsbereich |
240 - 550 Vac |
| Maximaler AC-Strom |
180 A |
| Batterietyp |
Lithium-Ionen |
| Batteriespannungsbereich |
350 - 450 Vdc |
| Nennbatteriespannung |
400 Vdc |
| Maximaler Lade-/Entladestrom |
250 A |
| Nennnetzspannung |
400 V |
| Zulässiger Netzspannungsbereich |
300 - 460 V |
| Nennnetzfrequenz |
50 / 60 Hz |
| Maximaler Wirkungsgrad |
95% |
Leistungsmerkmale
Gesamtklirrfaktor: < 3% bei Nennleistung
Leistungsfaktor: > 0,99 (Bereich: -1 bis 1)
Überlastfähigkeit: 1,2x Nennleistung für 1 Minute
Betriebstemperatur: -40°C bis 60°C
Schutzart: IP54
Maximale Höhe: 4.000 Meter (Derating über 3.000 m)
Standby-Leistung: < 50 W
Schutzfunktionen
- Optionaler Überspannungs- und Drehzahlregelungsschutz
- AC-Kurzschlussschutz
- AC-Ausgangsüberstromschutz
- Überspannungsschutz der Stufe 2
Anzeige & Überwachung
Der LCD SMART Touchscreen zeigt die Generatordrehzahl (U/min), die Eingangsspannung (Vdc), den Eingangsstrom (Vac), die Ausgangsleistung (kW), die Netzspannung (Vac), den Netzstrom (A) und umfassende Stromerzeugungsstatistiken einschließlich Tages-, Monats- und Jahresdaten mit Leistungskurveneinstellungen an.
Kommunikation & Konnektivität
Ethernet-, RS485- und WiFi-Konnektivität mit Modbus-Protokollunterstützung für die Integration in das Gebäudemanagementsystem.
Abmessungen
Abmessungen (ohne Lastwiderstand): 1500 mm (H) × 1500 mm (B) × 1300 mm (T)
Gewicht (ohne Lastwiderstand): ≤ 600 kg
Anwendungen
Der multifunktionale Konverter von GREEF ENERGY bietet vielseitige Energiemanagementlösungen für verschiedene Energieanwendungen, die eine zuverlässige und intelligente Steuerung erfordern.
- Erneuerbare Energiesysteme: Integration von PMSG-Generatoren aus Wind- oder Wasserturbinen in netzferne oder hybride Stromversorgungsanlagen
- Netzferne & Notstromversorgung: Zentrale Stromumwandlungseinheit für abgelegene Standorte, Hütten und Telekommunikationsstationen
- Netzinteraktive Systeme: Netzgekoppelter Betrieb zum Laden von Batterien und zur Einspeisung überschüssiger Energie
- Industrielle & gewerbliche Stromversorgung: Stabile Stromversorgung unter unsymmetrischen Lasten mit Fernüberwachungsfunktionen
- Spezielle Steuerung: Steuerung von Wasserschiebermotoren in Kleinwasserkraftwerken und Static Transfer Switch (STS)-Funktionalität
Diese umfassende Plattform integriert Stromerzeugung, Energiespeicherung, Verbrauchsmanagement und Netzanschlussfunktionalitäten mit einem hochmodularen Design für den Einsatz in Wohn-, Gewerbe- und kleinen erneuerbaren Energieanlagen.
Anpassung & Bestellung
Der Greef AC PCS On Grid Controller wird in China mit CE-Zertifizierung hergestellt, was Qualität und Zuverlässigkeit für Ihre Energiesysteme gewährleistet.
Mindestbestellmenge: 1 Satz
Lieferzeit: 25 Werktage
Verpackung: Schaumstoff- und Sperrholzkisten
Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C
