AC-Generator-Battery-Hybrid-Wandler
Nennspannung Vac ≥ 320 Netzsteuergerät für Anwendungen mit 400 Volt Nennspannung
Produktübersicht

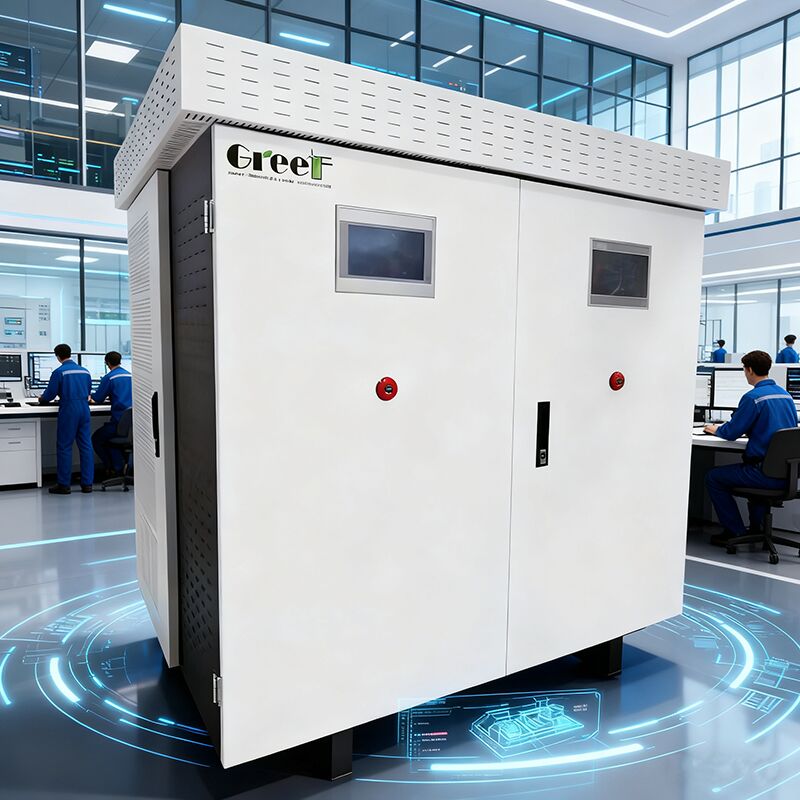

Der multifunktionale Umrichter GREEF ENERGY vereint mehrere wesentliche Funktionen in einem einzigen, effizienten Gerät.Es führt eine AC-to-DC-Rektifizierung durch, die speziell für Permanentmagnetgeneratoren entwickelt wurde, Batterieladung, Gleichstrom-Wechselstrom-Inversion und umfassendes Energiemanagement durch ein integriertes System.
Mit einem konfigurierbaren Doppel-LCD-Touchscreen und einer fortschrittlichen Konvertertechnologie sorgt dieses Gerät für eine stabile Spannungs- und Frequenzsteuerung für Permanent Magnet Synchrongeneratoren (PMSG),Gewährleistung einer kontinuierlichen und zuverlässigen Stromversorgung für verschiedene Belastungen.
Der Konverter kann für den netzgebundenen Betrieb konfiguriert werden und unterstützt eine nahtlose Integration in Stromnetze und erfüllt gleichzeitig effizient die Funktionen der Betriebsnutzung und des Netznetzladens.
Technische Spezifikation
Schlüsselparameter
| Modell |
Mars-100kt |
| Nennleistung (kW) |
100 |
| Nennspannung (Vac) |
≥ 320 |
| Optimale Nennspannung des Generators (Vac) |
450 |
| Betriebsbereich der Wechselspannung (Vac) |
240 bis 550 |
| Maximaler Wechselstrom (A) |
180 |
| Typ der Batterie |
Lithium-Ionen |
| Akku-Spannungsbereich (Vdc) |
350 - 450 |
| Nennspannung der Akku (Vdc) |
400 |
| Maximaler Lade- und Entladestrom (A) |
250 |
| Nennladen-/Entladeleistung (kW) |
100 |
| Nennladungs- und Entladungsstrom (A) |
144 |
| Nennspannung des Netzes (V) |
400 |
| Zulässiger Netzspannungsbereich (V) |
300 bis 460 |
| Nennfrequenz des Netzes (Hz) |
50 / 60 |
| Maximaler Wirkungsgrad (%) |
95 |
Generator-AC-Eingangsseite
Nennleistung: 100 kW, Nennspannung: ≥ 320 Vac, optimale Spannung: 450 Vac, Arbeitsbereich: 240-550 Vac, maximaler Wechselstrom: 180 A
Akku-Eingang
Lithium-Ionen-Batterie mit einem Spannungsbereich von 350 bis 450 Vdc, mit einer Nennleistung von 400 Vdc, die einen maximalen Lade-/Entladestrom von 250 A unterstützt.
Ausgangsseite (netzgebunden)
Nennleistung: 100 kW (maximal 120 kW), Nennstrom: 144 A (maximal 173 A), Netzspannung: 400 V (Bereich 300-460 V), Frequenzen: 50/60 Hz.
Leistungsindikatoren
Strom-Gesamtharmonische Verzerrung: < 3%, Leistungsfaktor: > 0,99 (Bereich von -1 bis 1), Überlastkapazität: 1,2x Nennleistung für 1 Minute Dauerbetrieb.
AC-Seite (außerhalb des Netzes)
Nenn-Eingangsspannung: 400 V (Toleranz von ± 2%), Harmonische Verzerrung bei linearen Belastungen: < 3%.
Schutzmerkmale
- Überspannungs- und Drehzahlschutz: Optional
- AC-Kurzschlussschutz: unterstützt
- AC-Ausgangsüberstromschutz: unterstützt
- Überspannungsschutz: Stufe 2
Grundparameter
Maximaler Wirkungsgrad: 95%, Topologie: Wechselstrom-Gleichstrom-Gleichrichter, Wechselstrom-Gleichstrom-Buck-Boost-Wandler, Wechselstrom-Gleichstrom-Wechselrichter, integriertes Energiemanagementsystem (EMS).
Umweltspezifikationen
Betriebstemperatur: -40°C bis 60°C, Schutzgrad: IP54, Höchsthöhe: 4.000 Meter (Abfall von über 3.000 Meter), Standby-Stromverbrauch: <50 W.
Anzeige und Kommunikation
LCD SMART Touchscreen Anzeige der Generatorgeschwindigkeit (rpm), Eingangsspannung (Vdc), Eingangsstrom (Vac), Ausgangsleistung (kW), Netzspannung (Vac), Netzstrom (A), Energieerzeugungsstatistiken (heute,Monat, Jahr) und Leistungskurven-Einstellungen.
Kühlsystem
Intelligentes Luftkühlsystem für ein optimales thermisches Management.
Physische Dimensionen
Abmessungen (ohne Abwasserlast): 1500 mm H × 1500 mm W × 1300 mm D, Gewicht: bis zu 600 kg.
Anwendungen
Der multifunktionale Umrichter GREEF ENERGY bietet eine vielseitige und anpassungsfähige Lösung für unterschiedliche Anforderungen an die Energiewirtschaft.Sie ist hervorragend für Anwendungen geeignet, die eine zuverlässige und intelligente Steuerung des Energiesystems erfordern., so dass sie für moderne Energieinfrastrukturen unerlässlich ist.
Zu den primären Anwendungen gehören die Integration erneuerbarer Energiesysteme mit Permanent Magnet Synchron Generatoren (PMSG) für Wind- und Wasserkraftanlagen,Unterstützung von netzunabhängigen oder hybriden Stromversorgungssystemen mit stabiler Wechselstromversorgung.
Für Netzanwendungen außerhalb des Stromnetzes und für die Sicherung der Stromversorgung dient der Umrichter als zentrale Drehscheibe für die Stromumwandlung und das Systemmanagement in abgelegenen Standorten, Kabinen, Telekommunikationsstandorten,und eigenständige Anlagen.
Der netzinteraktive Betrieb ermöglicht das Laden von Batterien aus dem Netz und, soweit zulässig, die Rückgabe von überschüssigem Strom an das Netz, wodurch die Flexibilität des Stromflussmanagements verbessert wird.
Industrie- und Gewerbeumgebungen profitieren von zuverlässiger Energieversorgung bei unausgewogenen Lastverhältnissen.mit Fernüberwachung über WIFI/LAN und Modbus-Protokollintegration mit Gebäudemanagementsystemen.
Spezialisierte Steuerungsmöglichkeiten umfassen die Steuerung des Wassertormotors für Mikro-Wasserkraftwerke und den statischen Übertragungsschalter (STS) für reibungslose Übergänge von Netz zu Netz.
Diese umfassende Plattform bündelt die Fähigkeiten zur Stromerzeugung, Speicherung, Verbrauchsmanagement und Netzintegration für einen flexiblen Einsatz in Wohnanlagen außerhalb des Netzes.kommerzielle Sicherungslösungen, und kleine erneuerbare Energieanlagen.
Anpassung und Bestellung
Der Greef AC PCS On Grid Controller wird in China hergestellt und verfügt über eine CE-Zertifizierung.und unterstützt eine Nennbatteriespannung von 400 Vdc innerhalb des Bereichs von 350-450 Vdc.
Das Display enthält umfassende Überwachungsdaten: Generatorgeschwindigkeit (rpm), Eingangsspannung (Vdc), Eingangsstrom (Vac), Ausgangsleistung (kW), Netzspannung (Vac), Netzstrom (A),und detaillierte Stromerzeugungsstatistiken mit Leistungskurvenreglerfunktion.
Verpackung: sichere Schaum- und Folienkoffer. Mindestbestellung: 1 Satz. Preis: verhandelbar. Lieferung: ca. 25 Werktage. Zahlungsbedingungen: T/T, Western Union, MoneyGram, L/C.
