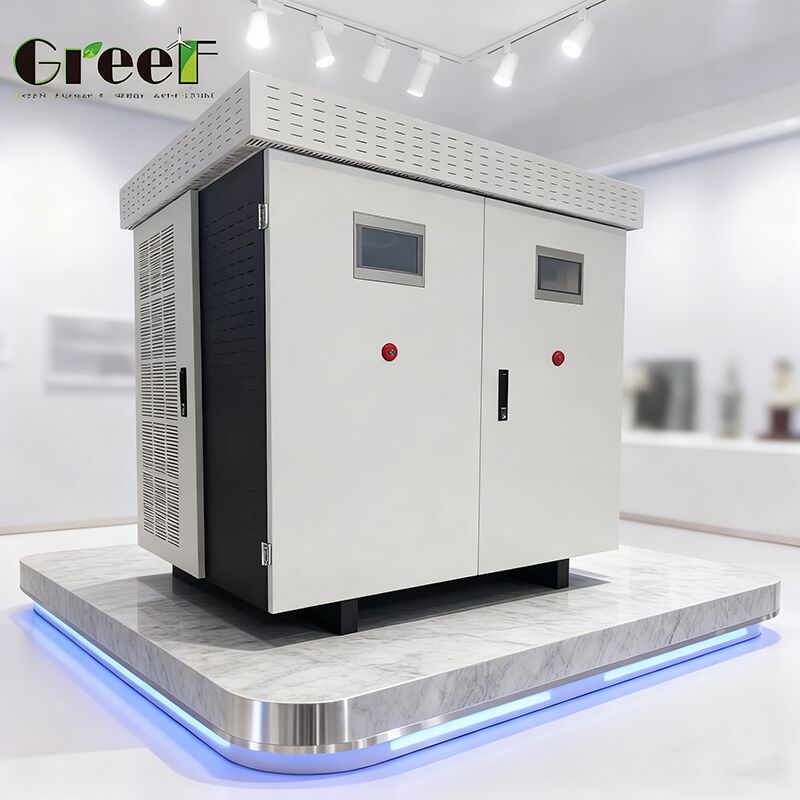

AC Generator-Batterie Hybrid-Konverter
Fortschrittliche DC-DC Buck-Boost-Topologie On-Grid-Controller mit 350-450 Vdc Batteriespannungsbereich und LCD SMART Touchscreen-Display für umfassende Leistungssteuerung.
Produktübersicht
Der multifunktionale Konverter von GREEF ENERGY integriert mehrere kritische Funktionen des Energiemanagements in einem einzigen, effizienten System. Dieses fortschrittliche Gerät führt die AC-zu-DC-Gleichrichtung durch, die speziell für Permanentmagnetgeneratoren optimiert ist, verwaltet anspruchsvolle Batterieladeprotokolle und handhabt die präzise DC-zu-AC-Inversion.
Das System verfügt über eine konfigurierbare Dual-LCD-Touchscreen-Oberfläche und nutzt modernste Technologie, um eine stabile Spannungs- und Frequenzregelung mit Permanentmagnet-Synchron-Generatoren (PMSGs) aufrechtzuerhalten und so eine unterbrechungsfreie Stromversorgung der angeschlossenen Lasten zu gewährleisten. Der Konverter geht nahtlos in den netzgekoppelten Betrieb über, ermöglicht die Synchronisation mit Versorgungsnetzen und unterstützt die Netzladung.
Technische Daten
Generator AC-Eingangsparameter
| Parameter |
Spezifikation |
| Nennleistung |
100 kW |
| Nennspannung |
≥320 Vac |
| Optimale Spannung |
450 Vac |
| Arbeitsbereich |
240-550 Vac |
| Maximaler AC-Strom |
180 A |
Batterie-Eingangsspezifikationen
| Parameter |
Spezifikation |
| Batterietyp |
Lithium-Ionen |
| Spannungsbereich |
350-450 Vdc |
| Nennspannung |
400 Vdc |
| Max. Lade-/Entladestrom |
250 A |
Netzgekoppelte Ausgangsparameter
| Parameter |
Spezifikation |
| Nennleistung |
100 kW |
| Maximale Leistung |
120 kW |
| Nennstrom |
144 A |
| Maximaler Strom |
173 A |
| Nennnetzspannung |
400 V |
| Zulässiger Spannungsbereich |
300-460 V |
| Netzfrequenz |
50 Hz / 60 Hz |
| Gesamtklirrfaktor |
<3% bei Nennleistung |
| Leistungsfaktor |
>0,99 (Bereich: -1 bis 1) |
| Überlastfähigkeit |
1,2x Nennleistung für 1 Minute |
Systemleistung & Schutz
- Maximaler Wirkungsgrad: 95%
- Topologie: AC-DC-Gleichrichter, DC-DC Buck-Boost-Wandler, DC-AC-Wechselrichter mit EMS
- Betriebstemperatur: -40℃ bis 60℃
- Schutzart: IP54
- Überspannungs- und Drehzahlregelung (Optional)
- AC-Kurzschlussschutz
- AC-Ausgangsüberstromschutz
- Überspannungsschutz: Level 2
- Maximale Betriebshöhe: 4.000 Meter (Derating über 3.000 Meter)
- Standby-Stromverbrauch:<50 W
Anzeige & Überwachung
LCD Smart Touchscreen, der die Generatorgeschwindigkeit (U/min), die Eingangsspannung (Vdc), den Eingangsstrom (Vac), die Ausgangsleistung (kW), die Netzspannung (Vac), den Netzstrom (A), die Energieerzeugungsdaten (heute, Monat, Jahr) und die Leistungskurveneinstellungen anzeigt.
Kühlung & Kommunikation
Intelligentes Luftkühlsystem mit Kommunikationsunterstützung über Ethernet, RS485 und WiFi.
Physikalische Spezifikationen
Abmessungen: 1500 mm (H) × 1500 mm (B) × 1300 mm (T) | Gewicht: ≤600 kg (ohne Lastwiderstand)
Anwendungen
Der multifunktionale Konverter von GREEF ENERGY bietet vielseitige Energiemanagementlösungen für zahlreiche Anwendungen, die eine zuverlässige und intelligente Energieverwaltung erfordern.
- Erneuerbare Energiesysteme: Integration mit Permanentmagnet-Synchron-Generatoren (PMSGs) für Wind- und Wasserturbinen in netzfernen oder hybriden Konfigurationen
- Netzferne & Notstromversorgung: Primäre Leistungsumwandlung und -verwaltung für abgelegene Standorte, Hütten und Telekommunikationsstationen
- Netzinteraktive Systeme: Netzgekoppelter Betrieb, der das Laden der Batterie aus dem Versorgungsnetz und den potenziellen Energieexport ermöglicht
- Industrielle & kommerzielle Stromversorgung: Stabile Stromversorgung für unsymmetrische Lasten mit Fernüberwachung über WIFI/LAN und Modbus-Integration
- Spezielle Steuerungen: Wasserschiebermotorsteuerung für Kleinwasserkraftwerke und Static Transfer Switch (STS)-Funktionalität
Diese umfassende Plattform kombiniert Energieerzeugung, Energiespeicherung, Verbrauchsmanagement und Netzanbindung in einem modularen, konfigurierbaren Design, das für die Energiespeicherung in Wohngebäuden, kommerzielle Backup-Systeme und kleine erneuerbare Kraftwerke geeignet ist.
Anpassung & Bestellung
Hergestellt in China mit CE-Zertifizierung, bietet der Greef AC PCS On Grid Controller umfassende Anpassungsdienste mit einer Nennleistung von 100 kW und einer Batteriespannung von 400 Vdc.
- Leistungskurven-Controller-Funktion für optimales Energiemanagement
- Erweitertes Fernbedienungssystem für nahtlose Überwachung
- Ausgeklügelte PWM-Entladung mit Dreiphasensystem
- AC-DC-Gleichrichter, DC-DC Buck Boost und DC-AC Wechselrichter EMS-Topologie
- Mindestbestellmenge: 1 Satz (verhandelbar)
- Verpackung: Sichere Schaumstoff- und Sperrholzkisten
- Lieferung: Innerhalb von 25 Werktagen
- Zahlungsmethoden: T/T, Western Union, MoneyGram, L/C
