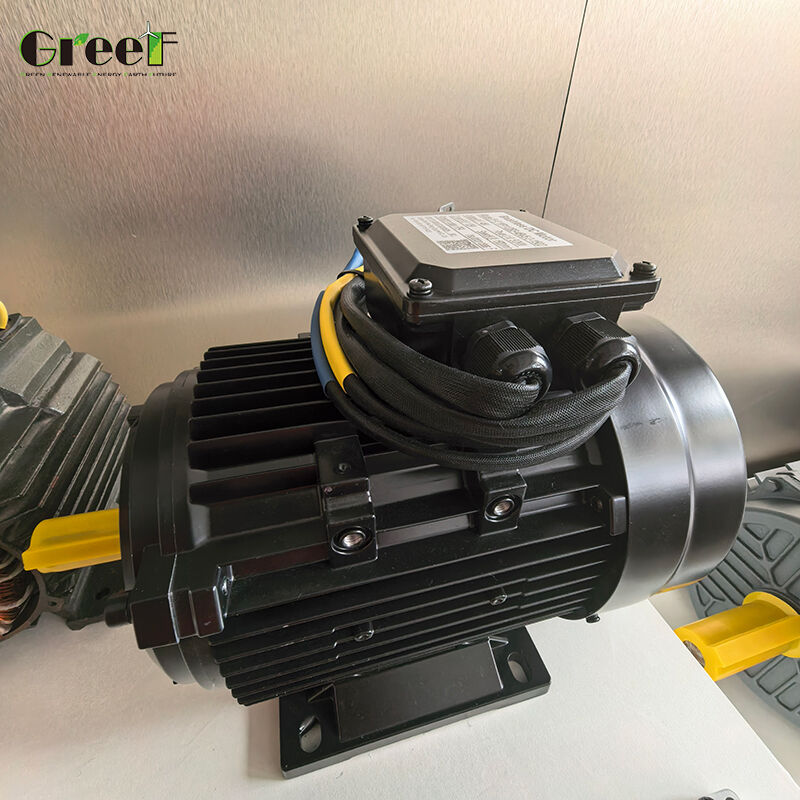

Permanentmagnet-Bürstenloser Motor mit 0-8000 U/min Drehzahlbereich
TYP-Magnetmotoren verfügen über Rotoren mit Permanentmagneten, die im Vergleich zur Baugröße eine überlegene Effizienz und höhere Leistungsdichte liefern. Diese Motoren arbeiten mit Frequenzumrichtern, um ein konstantes Drehmoment über einen weiten Drehzahlbereich aufrechtzuerhalten und arbeiten effizient, selbst bei niedrigen Drehzahlen, ohne Zwangslüftung. Die W21-Magnetmotoren wurden für den Betrieb bei niedrigen Drehzahlen mit minimalem Geräuschpegel entwickelt und konzentrieren sich auf Energieeinsparung für umweltbewusste und kostengünstige Lösungen.
Hauptmerkmale
Hohe Effizienz & Energieeinsparung
- Spart bis zu 30 % mehr Energie im Vergleich zu herkömmlichen Induktionsmotoren
- Hoher Wirkungsgrad über einen weiten Lastbereich (20 % bis 110 % der Nennlast)
- Gemessene Energieeinsparungen zwischen 10 % und 40 %
- Hält den Leistungsfaktor bei Nennbedingungen nahe 1,0
- Leistungsfaktor immer über 0,95, wodurch der Statorstrom und die Kupferverluste minimiert werden
Konstantes Drehmoment über einen weiten Drehzahlbereich
Liefert ein konstantes Drehmoment über ein breites Drehzahlband ohne Zwangslüftung. Ideal für Anwendungen, die Drehzahländerungen und konstantes Drehmoment erfordern, einschließlich des Betriebs bei niedriger Drehzahl ohne Encoder.
Lange Lebensdauer der Lager & geringer Wartungsaufwand
Die Lager haben eine L10-Lebenserwartung von bis zu 100.000 Stunden (über 10 Jahre Dauerbetrieb). Schmiernippel ermöglichen eine Nachschmierung, um Ausfallzeiten durch Wartung zu minimieren.
Hochleistungs-Permanentmagnete
Verwendet leistungsstarke NdFeB-Seltenerdmagnete (18x stärker als Ferritmagnete). Die schützende Epoxidbeschichtung bietet erhöhte mechanische Festigkeit und Korrosionsbeständigkeit.
Integrierter Thermoschutz
In die Wicklungen eingebettete PTC-Thermistoren schützen vor Überhitzung durch Phasenausfall, Überlastung und Spannungsunregelmäßigkeiten.
Synchronbetrieb & stabile Drehzahl
Das Synchronmotordesign eliminiert Schlupf und Rotorverluste. Behält eine stabile Drehzahl bei, die von Spannungsschwankungen oder Laständerungen unbeeinflusst ist.
Geringer Betriebsstrom
Die Steuerung des maximalen Drehmoment-Strom-Verhältnisses senkt den Statorstrom um 15 % bis 30 %, wodurch die Kabelübertragungsverluste reduziert und die Kabelbelastbarkeit erhöht werden.
Geringerer Temperaturanstieg
15 bis 20 °C geringerer Temperaturanstieg im Vergleich zu äquivalenten Asynchronmotoren unter gleichen Bedingungen.
Breiter Anwendungsbereich
Weit verbreitet in Spritzgussmaschinen, Luftkompressoren, Rohrmaschinen, hydraulischen Maschinen, Lebensmittelverarbeitung, Extrudern, Drahtziehen und pharmazeutischen Geräten. Muss mit einem speziellen Permanentmagnetmotor-Umrichter verwendet werden.
Erhebliche Kosteneinsparungen
Der Wechsel von einem 37-kW-IE2-Induktionsmotor kann bei 24/7-Betrieb jährlich etwa 9.000 RMB einsparen.
Spezifikationen für die maximale radiale Belastung (100.000 Stunden - Fr kN)
| Rahmen |
1000 U/min |
1500 U/min |
3000 U/min |
|
L |
L/2 |
L |
L/2 |
L |
L/2 |
| 132S | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 132M/L | 1,4 | 1,6 | 0,9 | 1 | 0,9 | 1 |
| 160M | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 160L | 1,9 | 2,1 | 1,2 | 1,4 | 1,2 | 1,4 |
| 180M | 2,5 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 180L | 2,6 | 2,8 | 1,7 | 1,9 | 1,7 | 1,9 |
| 200M | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 200L | 3 | 3,3 | 2 | 2,2 | 2 | 2,2 |
| 225S/M | 4,4 | 4,9 | 2 | 2,2 | 2 | 2,2 |
| 250S/M | 4,4 | 4,8 | 3 | 3,3 | 3 | 3,3 |
| 280S/M | 4,4 | 4,8 | 2,7 | 2,9 | 2,7 | 2,9 |
| 315S/M | 4,9 | 5,4 | 2,5 | 2,7 | 2,5 | 2,7 |
Wenn Sie weitere Informationen benötigen, kontaktieren Sie uns bitte.
Anwendungen
TYP-Serie hocheffiziente Permanentmagnet-Synchronmotoren mit Frequenzumwandlungstechnologie liefern außergewöhnliche Leistung in verschiedenen Branchen. Zu den Anwendungen gehören Spritzgussmaschinen, Luftkompressoren, Rohrmaschinen, hydraulische Maschinen, Geräte zur Lebensmittelverarbeitung, Zementrohrherstellungsmaschinen, Kunststoffextruder, Drahtziehmaschinen und pharmazeutische Geräte.
Anpassungsoptionen
Greef bietet umfassende Anpassung für unseren CE-zertifizierten TYP-Permanentmagnetmotor. Mit 6-poligem Design mit NdFeB-Magneten und SKF-Lagern sind diese geräuscharmen Motoren ideal für Elektrofahrzeuge, Robotik und industrielle Automatisierung. Mindestbestellmenge: 1 Satz mit verhandelbaren Preisen. Lieferung innerhalb von 25 Werktagen mit flexiblen Zahlungsoptionen, einschließlich T/T, Western Union, MoneyGram und L/C.
Verpackung und Versand
Jeder Motor ist sicher in antistatischem Schaumstoff verpackt und in maßgefertigten Kartons platziert. Zusätzliche Polsterung in verstärkten Versandkartons gewährleistet einen sicheren Transport. Alle Pakete enthalten klare Handhabungsanweisungen und Sendungsverfolgung. Qualitätskontrolle und -prüfung gehen dem Versand voraus, um eine optimale Leistung bei der Ankunft zu gewährleisten.
