Mehrpoliger Seltenerd-Permanentmagnet-Stator mit Y-Wicklungsmethode für Energieumwandlung und -betrieb

Produktbeschreibung:

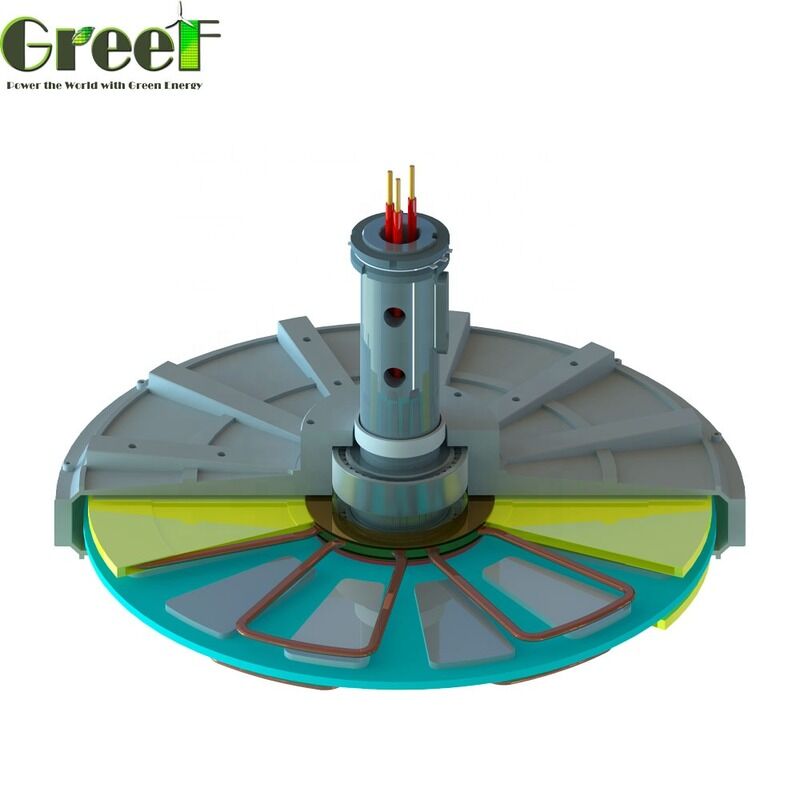

Die GREEF NEW ENERGY GDG-Serie verfügt über einen Scheiben-Permanentmagnetgenerator, der ohne Eisenkern arbeitet. Bei dieser Konstruktion sind Spindel und Rotor scheibenförmig angeordnet. Der Stator ist in der Mitte fixiert, während sich die Rotoren auf beiden Seiten drehen. Bemerkenswert ist, dass die Spindel nur Wicklungen und keinen Eisenkern enthält.

Sowohl der Stator als auch der Rotor haben eine flache Scheibenstruktur und nutzen den magnetischen Fluss im axialen Luftspalt. Sie sind abwechselnd entlang der axialen Richtung positioniert. Dank der kompakten axialen Länge und des großen Durchmessers des Scheibengenerators lässt sich eine mehrpolige Konfiguration problemlos realisieren. Das Ergebnis ist ein Generator, der sich durch ein hohes Leistungs-Masse-Verhältnis, niedrige Betriebsgeschwindigkeitsanforderungen und die Fähigkeit auszeichnet, bei niedrigen Windgeschwindigkeiten zu starten.

Neben seiner kompakten Größe und leichten Bauweise bietet der Generator der GDG-Serie einen geringen Energieverbrauch, eine kompakte Bauweise und einen hohen Wirkungsgrad. Diese Eigenschaften machen es zur idealen Wahl für direkt angetriebene Windkraftanlagen mit vertikaler Achse, bei denen der geringe Windwiderstand des Rotors besonders vorteilhaft ist.

Die Scheiben-Permanentmagnetgeneratoren der GDG-Serie sind in zwei Konfigurationen erhältlich: Außenrotor- und Innenrotor-Typen. Bei der Außenrotorversion bleibt die Welle stationär, während sich das Gehäuse dreht, und das Kabel tritt in der Mitte der Welle aus. Im Gegensatz dazu ist bei der Innenrotorkonstruktion das Gehäuse fest, die Welle dreht sich und das Kabel wird außerhalb des Gehäuses geführt.

Merkmale:

Das Fehlen von Hysterese- und Getriebekerbeffekten führt zu einem außergewöhnlich niedrigen Anlaufdrehmoment von weniger als 0,1 N·m. Diese Funktion gewährleistet einen reibungslosen und effizienten Betrieb von Anfang an.

Da kein Kern vorhanden ist, werden mechanischer Widerstand und Energieverluste deutlich minimiert. Dies führt zu einer verbesserten Gesamteffizienz. Das Gerät nutzt die fortschrittliche „Precise Coil“-Technologie, um die Leistung weiter zu optimieren.

Ausgestattet mit Seltenerd-Permanentmagneten verfügt das System über mehrere Pole und einen kleinen Luftspalt und liefert eine hohe Leistungsdichte und eine beachtliche Ausgangsleistung.

Der getriebelose Direktantrieb macht Bürsten überflüssig und macht das Gerät wartungsfrei. Dies reduziert potenzielle Fehlerquellen und erhöht die Betriebssicherheit.

Eine spezielle Struktur ermöglicht ein hohes Leistungs-Volumen- und Leistungs-Gewichts-Verhältnis. Darüber hinaus verfügt er über eine achtmal längere Lebensdauer als herkömmliche Generatoren und gewährleistet so eine langfristig zuverlässige Leistung.

Die Technologie ist darauf optimiert, die Energiegewinnung auch in Zeiten geringer Windgeschwindigkeit zu maximieren und so die Gesamtauslastung von Windkraftanlagen zu verbessern.

Der Außenrahmen aus Aluminiumlegierung sorgt in Kombination mit einer speziellen Innenstruktur für eine hervorragende Wärmeableitung, schützt interne Komponenten und sorgt für optimale Betriebstemperaturen.

Technische Parameter:

Anwendungen:

Kernlose Axialflussgeneratoren weisen ein erhebliches Potenzial im Bereich der Windenergieerzeugung auf. Besonders vorteilhaft sind sie bei Windkraftanlagen der Megawattklasse, wo durch ihren Einsatz die Leistungsdichte erheblich gesteigert und damit die Gesamteffizienz der Windenergieerzeugung verbessert werden kann.

Das Design dieser Generatoren ohne Eisenkern trägt dazu bei, Eisenverluste und Hystereseverluste zu minimieren, was zu einer höheren Betriebseffizienz im Vergleich zu herkömmlichen Generatoren beiträgt.

Neben der Windenergie werden kernlose Axialflussgeneratoren häufig in verschiedenen Anwendungen im Bereich der erneuerbaren Energien eingesetzt, darunter Solar- und Windenergieanlagen. Aufgrund ihrer Fähigkeit, Energie effizient umzuwandeln und eine zuverlässige Leistung aufrechtzuerhalten, eignen sie sich gut für diese sauberen Energietechnologien.

Über erneuerbare Energien hinaus finden diese Generatoren in verschiedenen Industriezweigen Verwendung, die sowohl effiziente als auch leichte Stromversorgungen erfordern. Sie können als Backup- oder Hilfsstromquelle dienen und eine stabile und zuverlässige Stromversorgung für Industriemaschinen und -geräte gewährleisten.

Die flexible Konstruktion von kernlosen Axialflussgeneratoren ermöglicht eine individuelle Anpassung an spezifische Kundenanforderungen. Parameter wie Generatorleistung, Drehzahl und Spannung können an verschiedene Anwendungsanforderungen angepasst werden, was sie zu vielseitigen Lösungen für verschiedene Industrie- und Energiekontexte macht.

Anpassung:

Greef bietet maßgeschneiderte kernlose Permanentmagnetgeneratoren (Modellnummer: GDG) an, die in Qingdao entwickelt und hergestellt werden und über eine CE-Zertifizierung verfügen. Unsere Generatoren zeichnen sich durch einen hohen Wirkungsgrad und ein mehrpoliges Design mit kleinem Luftspalt aus, was eine überragende Leistung und Zuverlässigkeit gewährleistet.

Wir bieten eine große Auswahl an Nennleistungen von 300 W bis 100 kW, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Das Klingenmaterial besteht aus einer langlebigen Aluminiumlegierung und NSK-Lager sorgen für einen langlebigen Betrieb. Mit einem Isolationswiderstand von min. 100 MOhm (501 V DC) und einem niedrigen Startdrehmoment von weniger als 0,03 N/M sind diese Generatoren für optimalen Start und Effizienz ausgelegt.

Jede Einheit wird sorgfältig in Schaumstoff- und Sperrholzkisten verpackt, um eine sichere Lieferung zu gewährleisten. Unsere Mindestbestellmenge beträgt 1 Satz. Die Preise sind verhandelbar, um Ihren spezifischen Anforderungen gerecht zu werden. Die Lieferzeit beträgt ca. 25 Werktage.

Wir unterstützen flexible Zahlungsbedingungen, einschließlich T/T, Western Union, MoneyGram und L/C. Kontaktieren Sie uns noch heute, um Ihren kernlosen Permanentmagnetgenerator individuell anzupassen und von unserer Lieferfähigkeit und unserem Expertenservice zu profitieren.

Verpackung und Versand:

Produktverpackung und Versand

Der kernlose Permanentmagnetgenerator wird sorgfältig verpackt, um sicherzustellen, dass er in einwandfreiem Zustand ankommt. Jede Einheit ist sicher in einer speziell entwickelten Schaumstoffeinlage in einem stabilen Karton untergebracht, um sie während des Transports vor Stößen und Vibrationen zu schützen.

Für zusätzlichen Schutz ist die Box mit manipulationssicherem Klebeband versiegelt und mit Handhabungshinweisen wie „Zerbrechlich“ und „Vorsichtig handhaben“ gekennzeichnet. Anschließend werden mehrere Kartons auf Paletten gepackt und für den Massenversand in Schrumpffolie verpackt, um die Stabilität zu erhöhen und einen sicheren Transport zu ermöglichen.

Wir bieten verschiedene Versandoptionen an, darunter Standardversand, beschleunigte Luftfracht und internationalen Versand. Sobald die Bestellung versandt wird, werden Tracking-Informationen bereitgestellt, sodass Kunden den Lieferstatus in Echtzeit überwachen können.

Unsere Logistikpartner halten alle relevanten Sicherheits- und Versandvorschriften ein, um eine pünktliche und sichere Lieferung Ihres kernlosen Permanentmagnetgenerators zu gewährleisten.
