Frequenz 50/60Hz Mehrpolige Schalter mit 100MΩ Mindestisolationswiderstand bei 501V DC
Produktübersicht
Der Scheiben-Permanentmagnetgenerator der Serie GDG von GREEF NEW ENERGY verfügt über ein einzigartiges eisenkernloses Design. Bei diesem Generator sind Spindel und Rotor zu einer Scheibenform zusammengefügt, wobei der Stator in der Mitte fixiert ist und der Rotor auf beiden Seiten rotiert. Bemerkenswert ist, dass die Spindel nur Wicklungen ohne Eisenkern enthält.
Sowohl Stator als auch Rotor nehmen eine flache Scheibenstruktur an und nutzen einen axialen Luftspalt-Magnetfluss. Sie sind abwechselnd in axialer Richtung angeordnet, was in Kombination mit der kurzen axialen Länge und dem großen Durchmesser des Generators den Aufbau einer Mehrpolstruktur erleichtert. Dieses Design bietet mehrere Vorteile, darunter ein hohes Leistungs-Masse-Verhältnis, niedrige Nenndrehzahl und niedrige Anlaufwindgeschwindigkeit.
Darüber hinaus machen die kompakte und leichte Bauweise, der geringe Energieverbrauch und die hohe Effizienz ihn zu einer ausgezeichneten Wahl. Aufgrund seines geringen aerodynamischen Widerstands, der durch den auf einer vertikalen Windkraftanlage montierten Rotor verursacht wird, eignet er sich besonders als Direktantriebsgenerator für vertikale Windkraftanlagen.

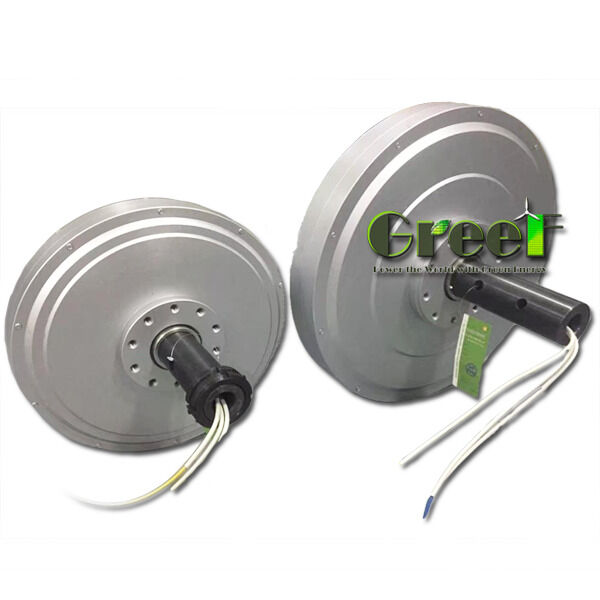

Die Scheiben-Permanentmagnetgeneratoren der Serie GDG werden in zwei Hauptkonfigurationen hergestellt: der Außenrotortyp und der Innenrotortyp. Bei der Außenrotorausführung bleibt die Welle stationär, während das Gehäuse rotiert, und das Kabel wird durch die Mitte der Welle geführt. Umgekehrt ist bei der Innenrotorausführung das Gehäuse fest, die Welle rotiert und das Kabel tritt extern aus dem Gehäuse aus.
Hauptmerkmale
- Technologie für geringes Anlaufdrehmoment: Das Fehlen von Hysterese und Zahnlücken führt zu einem extrem geringen Anlaufdrehmoment von weniger als 0,1 N*m.
- Hohe Effizienz: Das kernlose Design minimiert den mechanischen Widerstand und reduziert den Energieverlust erheblich. Diese Effizienz wird durch den Einsatz unserer "Precise Coil"-Technologie weiter gesteigert.
- Fortschrittliches Magnetdesign: Durch die Integration von Seltenerd-Permanentmagneten mit mehreren Polen, einem kleinen Luftspalt und hoher Leistungsdichte liefert dieses Design effektiv eine große Ausgangsleistung.
- Getriebeloser Direktantrieb: Diese getriebelose, bürstenlose Konfiguration sorgt für einen wartungsfreien Betrieb und verbesserte Zuverlässigkeit.
- Verbesserte Zuverlässigkeit: Das spezielle Konstruktionsdesign bietet ein höheres Verhältnis von Leistung zu Volumen und Leistung zu Gewicht, was zu einer achtmal längeren Lebensdauer als bei herkömmlichen Generatoren führt.
- Optimiert für niedrige Windgeschwindigkeiten: Diese Technologie ermöglicht eine stärkere Nutzung von Windkraftanlagen bei niedrigen Windgeschwindigkeiten und maximiert so die Energieerzeugung.
- Hervorragende Wärmeableitung: Der Außenrahmen aus Aluminiumlegierung in Kombination mit einer speziell entwickelten Innenstruktur sorgt für eine überlegene Wärmeableitung und gewährleistet eine stabile Leistung.
Technische Parameter
| Nennspannung |
48V/96V |
| Drehzahl |
100-500 U/min |
| Kühlmethode |
Luftgekühlt |
| Effizienz |
>92% |
| Nennleistung |
500W - 100 KW |
| Phasentyp |
3 |
| Generatormaterial |
Aluminiumlegierung |
| Isolationswiderstand |
100MΩ Min (501V DC) |
| Frequenz |
50/60Hz |
| Wicklungsmethode |
Y |
Anwendungen
Windenergieerzeugung: Axialfluss-kernlose Generatoren zeigen ein erhebliches Potenzial im Bereich der Windenergieerzeugung. Dies gilt insbesondere für Megawatt-Klasse-Windkraftanlagen, wo diese Generatoren die Ausgangsdichte erheblich steigern und somit die Gesamteffizienz von Windenergiesystemen verbessern können. Das einzigartige Design, das den Eisenkern eliminiert, hilft, Eisen- und Hystereseverluste zu reduzieren. Infolgedessen arbeitet der Generator mit höherer Effizienz im Vergleich zu herkömmlichen Pendants.
Erneuerbare Energien: Neben der Windenergie werden Axialfluss-kernlose Generatoren in einer Vielzahl von Anwendungen für erneuerbare Energien eingesetzt, darunter Solar- und Windkraftanlagen. Ihre effektiven Energieumwandlungsfähigkeiten gepaart mit zuverlässiger Leistung machen sie gut geeignet für den Einsatz in Infrastrukturen für erneuerbare Energien.
Andere industrielle Anwendungen: Abgesehen von erneuerbaren Energien finden diese Generatoren Anwendungen in verschiedenen Industriesektoren, die effiziente, leichte und zuverlässige Energiequellen benötigen. Zum Beispiel können sie als Backup- oder Hilfsstromversorgungen dienen, um eine gleichmäßige Stromversorgung von Industriemaschinen und -anlagen zu gewährleisten.
Kundenspezifische Anwendungen: Dank der anpassungsfähigen Struktur des Axialfluss-kernlosen Generators kann er an spezifische Kundenanforderungen angepasst werden. Wichtige Parameter wie Generatorleistung, Drehzahl und Ausgangsspannung können für verschiedene Anwendungsszenarien modifiziert werden, was Flexibilität und Vielseitigkeit bei seinem Einsatz bietet.
Anpassungsoptionen
Greef bietet hocheffiziente kernlose Permanentmagnetgeneratoren unter der Modellnummer GDG an, stolz hergestellt in Qingdao. Unsere Produkte sind CE-zertifiziert und gewährleisten höchste Qualität und Zuverlässigkeit. Wir bieten Anpassungsdienste an, um Ihre spezifischen Anforderungen zu erfüllen, einschließlich Nennspannungsoptionen von 48V oder 96V und Nennleistungen von 500W bis 100KW.
Unsere Generatoren verfügen über ein 3-Phasen-Design mit einem hervorragenden Isolationswiderstand von mindestens 100MΩ (501V DC) und sind luftgekühlt für optimale Leistung. Mit einer Mindestbestellmenge von nur 1 Set bedienen wir sowohl kleine als auch große Nachfragen.
Die Verpackung wird sorgfältig mit Schaumstoff und Sperrholzkisten durchgeführt, um eine sichere Lieferung zu gewährleisten. Die Lieferzeit beträgt ca. 25 Werktage. Die Zahlungsbedingungen sind flexibel und umfassen T/T, Western Union, und L/C.
Wählen Sie Greef für hocheffiziente, zuverlässige und anpassbare kernlose Permanentmagnetgeneratoren, unterstützt durch eine starke Lieferfähigkeit und verhandelbare Preise, die auf Ihre Geschäftsanforderungen zugeschnitten sind.
Verpackung und Versand
Produktverpackung: Der kernlose Permanentmagnetgenerator wird sorgfältig verpackt, um maximalen Schutz während des Transports zu gewährleisten. Jede Einheit ist in antistatische Luftpolsterfolie eingewickelt und in einen passgenauen Schaumstoffeinsatz gelegt, um Bewegungen zu verhindern und Stöße zu absorbieren. Der Generator und sein Zubehör werden dann in einen stabilen, doppelwandigen Wellpappkarton gelegt. Die Verpackung ist mit Handhabungsanweisungen und Produktdetails gekennzeichnet, um eine sichere und effiziente Logistik zu ermöglichen.
Versand: Wir bieten weltweiten Versand mit verschiedenen Lieferoptionen, die Ihren Bedürfnissen entsprechen. Der kernlose Permanentmagnetgenerator wird über vertrauenswürdige Spediteure mit Sendungsverfolgung für alle Sendungen versendet. Wir gewährleisten eine rechtzeitige Versendung und geben geschätzte Lieferzeiten basierend auf dem Bestimmungsort an. Für internationale Sendungen werden alle erforderlichen Exportdokumente und Zollanmeldungen bearbeitet, um eine reibungslose Abwicklung zu gewährleisten. Zerbrechliche Handhabung wird angefordert, um die Integrität des Produkts während des gesamten Versandprozesses zu erhalten.
